第一节 主要技术参数（见表1）表1 主要技术参数

序 号	项      目		单 位	规 格
1	发动机	型号	/	1JC—33
		功率	kw	24.05
		额定转速	r.p.m	2200
2	整机结构重量		kg	978
3	轮        距		mm	1145
4	轴        距		mm	1510-1590
5	最小转弯半径（两轮外缘距离）		mm	1510
6	离地间隙		mm	100-200(可调）
7	耕幅（旋耕机）		cm	130
8	最   大   耕   深		cm	16
9	耗    油    量		kg/hm2	≤25
10	整机轮廓尺寸		mm	3145× 1350× 1330
11	接   地   比   压		Kg/cm2	不下陷：0.051
				下陷3cm时：0.043
12	生产效率		hm²/h	0.33-0.46
13	行驶速度（水田采用副变速、旱地或道路行驶采用主变速）		Km/h	前进副变速Ⅰ档：2.3、Ⅱ档：4.1、Ⅲ档：7.18 前进主变速Ⅰ档：7.5、Ⅱ档：8.9、Ⅲ档：15.8 副变速倒档：1.8 主变速倒档：2.5
14	动态环境噪声		dB(A)	≤86
15	驾驶员操作处噪声		dB(A)	≤95

第二节 机耕船的结构1、行走系统：机耕船行走系统由7.50-16型橡胶轮或12片楔形铁制驱动轮组成。（见图1）

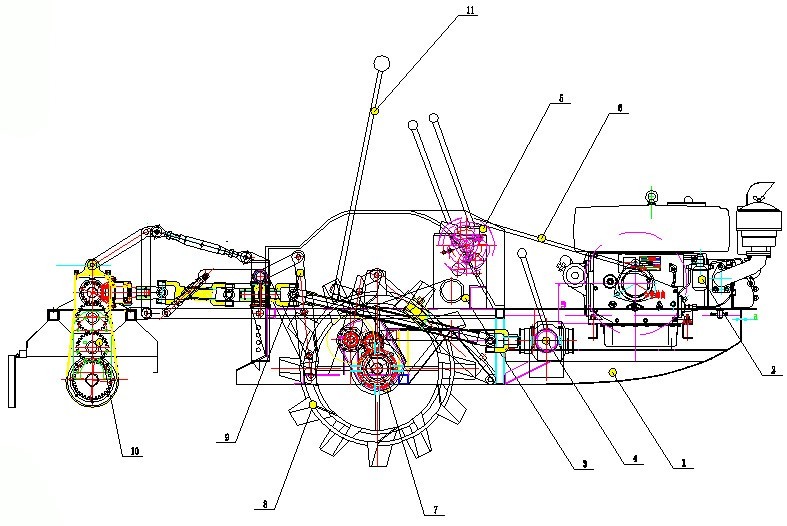

   图1 1JC—33型机耕船1.船体 2.柴油机 3.变速箱    4.动力输出装置 5.主离合器 6.皮带传动装置 7. 最终传动箱8. 驱动铁轮 9.液压悬挂装置 10.旋耕机 11.转向操纵杆橡胶轮主要用于短途转运作业，铁制驱动轮主要用于田间耕整作业。2、传动系统 (见图2)机耕船的整个传动系统，由主离合器、变速箱、皮带传动、最终减速箱等零部件组成。发动机功率由主离合器、变速箱通过皮带将动力传给最终减速箱，使驱动轮前进或后退。

由齿轮泵、油管、升降油缸、油箱等组成。操纵换向阀的三个手柄可分别实现左右驱动轮，农具的升降和驱动轮的制动。
