1JC-33型机耕船是一种多用途耕作机械,配备适当农具可进行犁、旋耕作业。
第一节 犁耕作业
1、犁的挂接(安装圆盘犁)
挂接时,先将万向节传动轴两端的内花键套分别套到动力输出轴外花键和圆盘犁输入轴外花键上,并上好紧定销。注意其方位,标记对正。
然后将两根下接杆上的下悬挂点分别与圆盘犁上的两个下挂接点对正,再用两个M16的螺栓锁紧;再将上拉杆上的上悬挂点与圆盘犁上的上挂接点对正,插上销轴及开口销。
2、犁的升降
将犁挂接好后,再仔细检查一遍各连接点,确保无误后,可以启动发动机,扳动悬挂升降手柄,反复提升或下落农具,是否轻便灵活。
3、犁的调整
耕深的调整:耕深的调整是依靠调整犁架离地高度来实现的,有两种办法:一是选择不同的下拉杆调节孔,孔越下,耕深越深;二是调节深浅丝杆的长度,越长,耕深越深。
注意:当农具在最下死点时,传动轴不能干涉船体,否则,重新调整。大范围的调整,只能选择第一种,微调可以用第二种方式。参见图3。

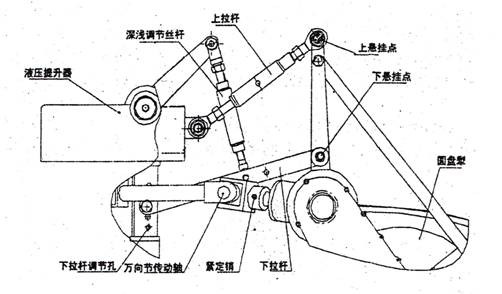

图3 犁悬挂图
犁的水平调整:
分纵向水平和横向水平。在犁耕作业时,必须保证多片圆盘犁的耕深一致,犁底水平。由于多片犁的布置有前后左右,因此。必须要保持犁的纵向水平和横向水平。
犁的纵向水平是靠调整上拉杆的长度来实现的。若圆盘犁前犁高于后犁时,应调短上拉杆的长度,即顺时针转动丝杆套管。拧至前后水平为止。若后圆盘犁高于前圆盘犁时,则应调长上拉杆即逆时针转动丝杆套管。拧至前后水平为止。
犁的横向水平是分别调整左右两个深浅调节丝杆的长度,使犁呈水平的。若左边高于右边,只需调长左边丝杆(逆时针方向转动左边丝杆套管),或者调整右边丝杆(顺时针方向转动左边丝杆套管),使左右水平为止。若右边高于左边,其调整方法与上述方法相反。
4、犁耕作业注意事项
(1)人一定要注意安全,尽量远离驱动轮。
(2)田间作业时,防止漏耕、重耕,提高生产效率。应留齐田头以便田头翻耕。
(3)田间转移、翻越田埂时,要求船身与田埂呈45度左右的夹角翻越。应将过高田埂削平,使之便于翻越。最好采取倒档过埂,(断开动力输出)。田头转向时,应将犁提起,减少行驶阻力。
(4)在作业前, 应根据水田泥脚深度,调整驱动轮入土深度,以船尾底部刚好接触土壤,中速行驶,即不打滑,柴油机也不冒黑烟为宜。开厢起垄后,应将走在垄沟一侧的驱动轮调下100毫米左右,使船体保持横向水平,并且克服作业时的偏牵引力,保证机耕船的直线行驶性能。
(5)如陷车或打滑,必须迅速将犁提起,以中低速缓慢通过或倒退爬出,切不可猛加油门和反复转向。若陷车严重,用液压将驱动轮向下伸,再挂档,低速缓慢脱离陷区。
第二节 旋耕作业
1、旋耕机的挂接
旋耕机的挂接同圆盘犁的挂接方法一样,请参见第四章第一节。
2、旋耕机的升降及调整
旋耕机的升降及调整原理和方法与圆盘犁的一样,请参见第四章第一节。
3、旋耕作业行走路线
旱田作业时,一般采取直线折返行走路线。
水田带水作业时,可根据泥脚深度及田块形状和大小,选择直线折返或环形作 业路线。
平整秧田时,行走路线最好与第一遍垂直,主要目的是平田烂泥,利于插秧。
4、旋耕速度的选择
旋耕作业的速度一般用Ⅰ、Ⅱ档。行走速度还应考虑田块大小和形状,田块大 而规则,且较平,就可以采用较高的速度,反之,则采用较低的速度。
平整秧田时,第二遍可以用Ⅲ档。
